组合仪表

组合仪表

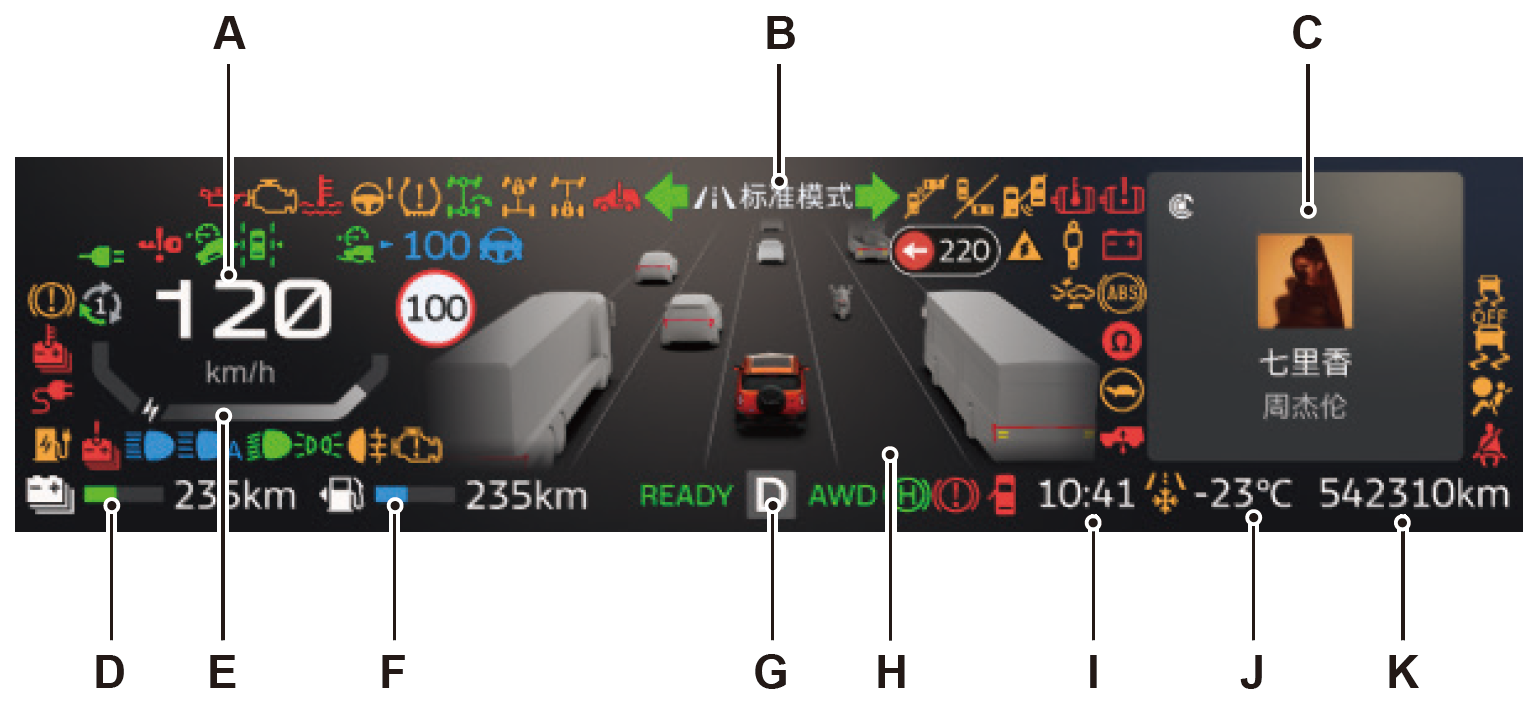

组合仪表（增程车型配备）

A 车速表

B 驾驶模式显示

C 卡片信息显示区

D 电量表、纯电续航里程

E 瞬时功率及能量回收

F 燃油表、燃油续航里程

G 挡位信息

H 多功能显示区

I 时间显示

J 室外温度

K 总里程显示

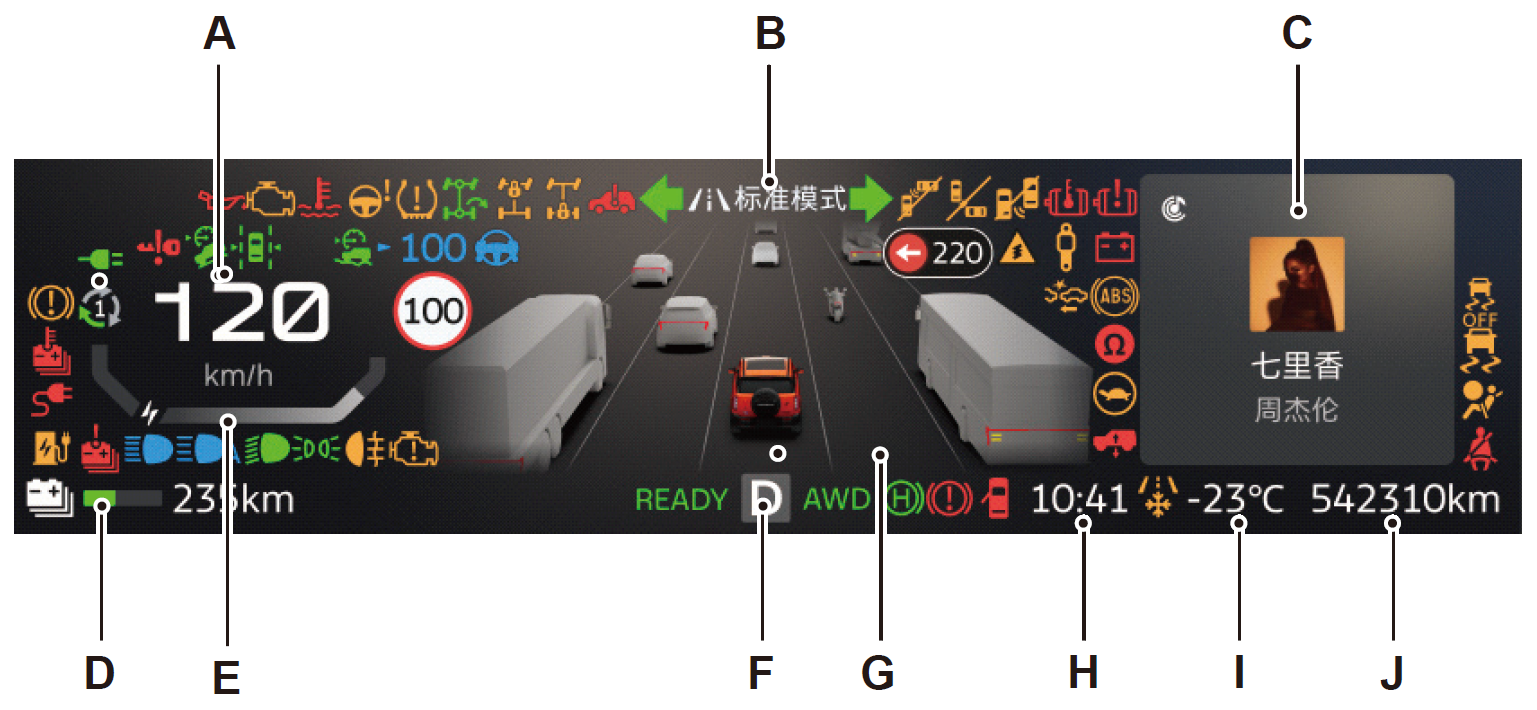

组合仪表（纯电车型配备）

A 车速表

B 驾驶模式显示

C 卡片信息显示区

D 电量表、纯电续航里程

E 瞬时功率及能量回收

F 燃油表、燃油续航里程

G 挡位信息

H 时间显示

I 室外温度

J 总里程显示

注意: 在低温环境下，显示屏可能会出现反应迟缓、屏幕发白等现象，这是液晶屏正常表现，待恢复到室温后现象消失。

注意: 在高温环境下(如阳光暴晒)，显示屏可能会出现亮度降低的现象，这是液晶屏正常表现，待温度降低时亮度可恢复。

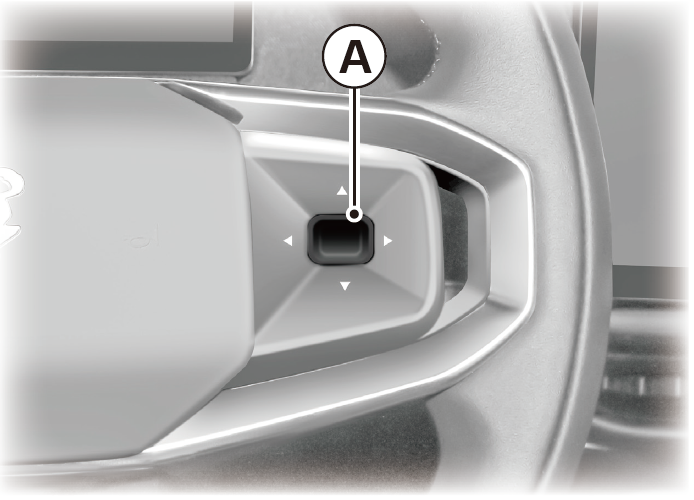

组合仪表信息显示控制按键

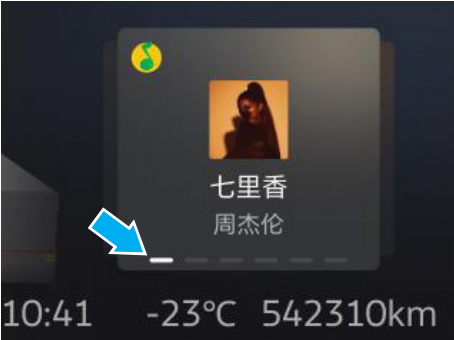

A 仪表信息卡片切换：车辆上电后，向右长拨按键A 3s左右，同时在组合仪表右侧卡片信息显示区有如图示的分页线，说明仪表控制激活：

• 左拨按键A，向左切换信息卡片；
• 右拨按键A，向右切换信息卡片；
• 短按按键A，退出仪表控制；
• 若在5s内没有操作按键A,会自动退出仪表控制。

关闭仪表弹窗：短按按键A，关闭仪表弹窗。

注意：切换到组合仪表控制后，如在5秒内未操作，会重新切换回音响控制。

将整车电源切换至“ON”模式时，将方向盘快拨键切换至仪表控制，此时左拨/右拨按钮，可循环查看报警信息卡片、行程信息卡片、胎压信息卡片、导航信息卡片、多媒体信息卡片及空白卡片。

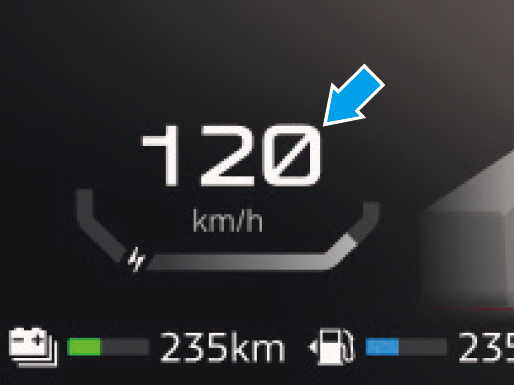

车速表

车速表显示车辆行驶速度，请遵守交通法规允许的行驶车速。

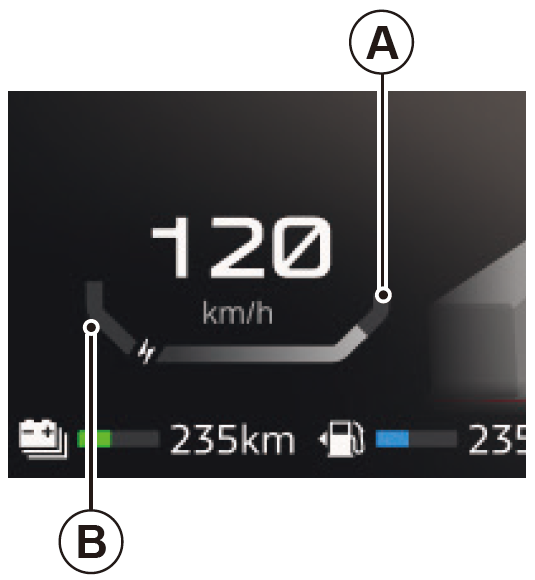

驱动电机功率和能量回馈表

显示驱动电机功率和能量回馈表。

区域A为驱动电机功率消耗区域，表示驱动电机功率消耗的百分比。

区域B为能量回馈区域，表示车辆的动能转换为动力电池的电能。

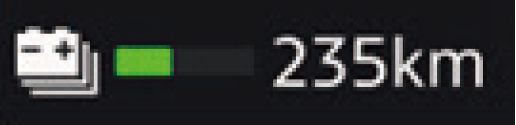

电量表

动力电池电量表指示动力电池电量的剩余量。也表示增程车型在发动机关闭时仅依靠电力可以行驶的大概距离。

行驶中使用的电量受到以下影响：

• 缓慢还是急剧加速或制动。
• 车辆的速度。
• 附件（如空调系统）的使用。
• 环境温度和其他天气状况。
• 在城市内或高速公路上行驶。
• 在丘陵路上行驶。

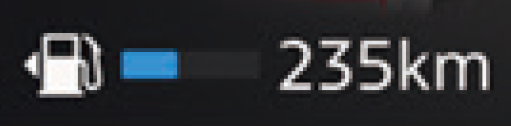

燃油表（增程车型配备）

燃油表指示油箱内大约剩余的燃油容量。同时显示车辆依靠油箱中剩余的燃油可以行驶的大概距离。

燃油表左部(箭头处)的三角箭头表示燃油加油口在车辆左侧。

务必在燃油表显示黄色时，及时加注燃油。

当燃油严重不足时，燃油表显示红色，同时燃油液面过低警告灯点亮，此时应尽快补充燃油。

注意：切勿行驶到油箱燃油完全耗尽。

行车信息

进入行车信息子菜单后，左拨/右拨按钮，可循环查看报警信息卡片、行程信息卡片、胎压信息卡片、导航信息卡片、多媒体信息卡片、电话信息卡片及空卡片。

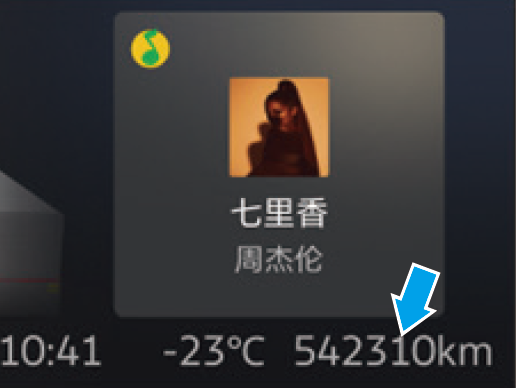

总计里程

显示自出厂后的总行驶里程，总计里程范围为0km～999999km。

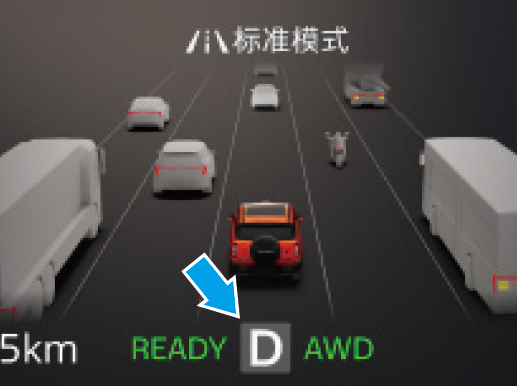

挡位显示

显示当前行驶挡位：“P”/“R”/“N”/“D”。

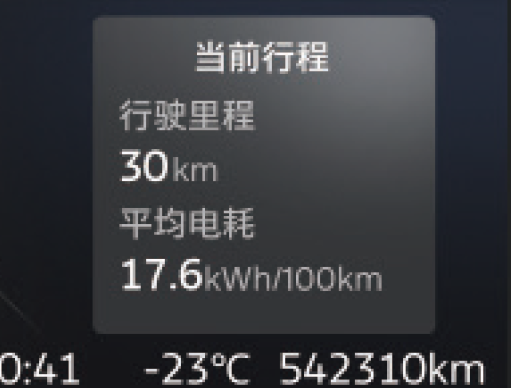

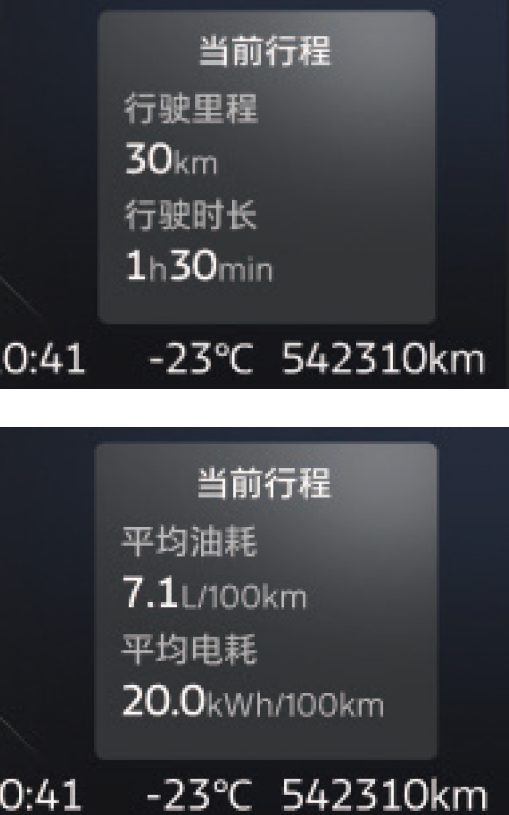

当前行程

纯电车型：

显示当前行驶里程及平均电耗。

整车下电后，当前行程信息会自动复位。

增程车型：

显示当前行驶里程、行驶时长、平均油耗及平均电耗。

整车下电后，当前行程信息会自动复位。

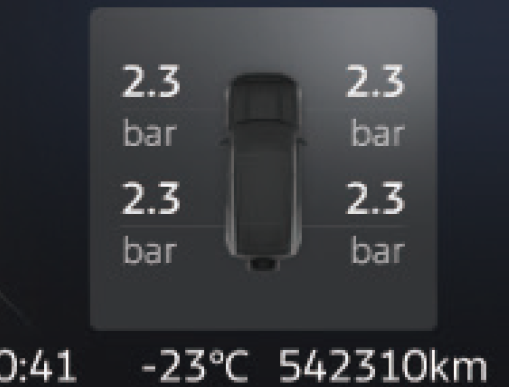

胎压信息

显示各个轮胎的胎压和轮胎报警状态显示，当出现报警时组合仪表上的胎压故障警告灯点亮。

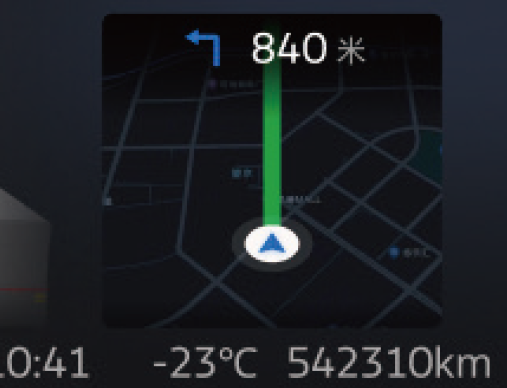

导航信息

显示丰富的导航信息，如果未开启导航，则显示“导航未开启”。

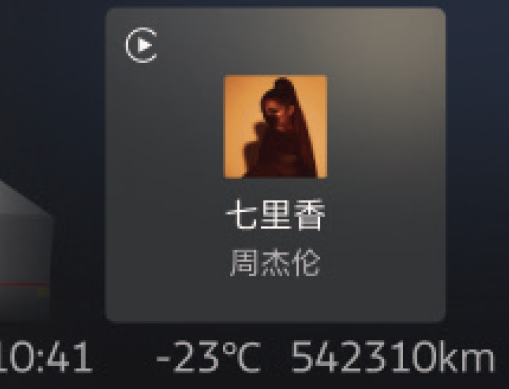

多媒体信息

显示多媒体信息，包含MUSE音乐、蓝牙音乐、收音机、USB音乐、CarPlay。

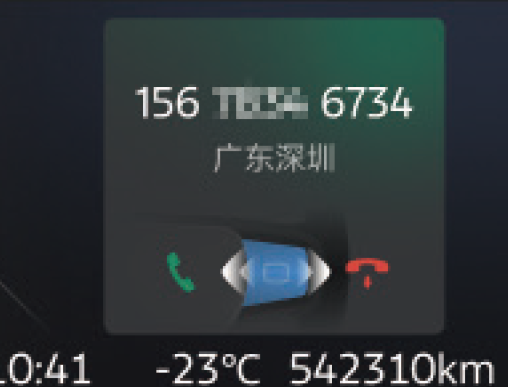

蓝牙电话信息

显示蓝牙电话来电、去电等信息。

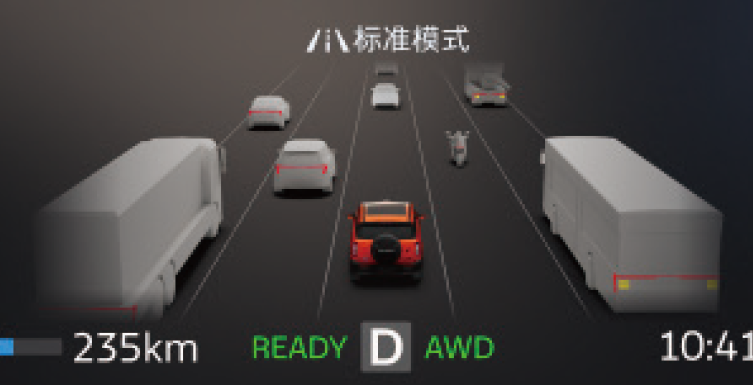

驾驶辅助ADAS场景信息

车辆挡位切换至非P挡时，组合仪表就会实时显示车辆行驶状态信息。

警告灯和指示灯

左转向指示灯

当向下拨动灯光雨刮拨杆，左转向指示灯将闪烁。

危险警告灯

开启危险警告灯时，此灯点亮并伴随提示音。

智能远光灯待机指示灯(如有配备)

当灯光组合开关处于“AUTO”挡，同时“智能远光灯”开关处于开启状态，车辆根据车辆外部环境开启近光灯，但不满足智能远近光灯控制激活条件，智能远光灯处于待机状态，该指示灯点亮。

智能远光灯工作指示灯(如有配备)

当灯光组合开关处于“AUTO”挡，同时“智能远光灯”开关处于开启状态，车辆根据车辆外部环境开启近光灯，在同时满足智能远近光灯控制条件，该指示灯亮起，车辆自动控制远近光灯的开启和关闭。

远光灯开启指示灯

在远光灯开启时，此指示灯点亮。

近光灯开启指示灯

在近光灯开启时，此指示灯点亮。

后雾灯开启指示灯

当后雾灯开启时，此指示灯点亮。

位置灯开启指示灯

当位置灯开启时，此指示灯点亮。

右转向指示灯

当向上拨动灯光雨刮拨杆，右转向指示灯将闪烁。

自动驻车功能工作指示灯

启用了AUTO HOLD自动驻车功能时，该指示灯点亮。

通过车机系统“设置”-“驾驶设置”-“场景辅助”开启或关闭该功能。

制动系统警告灯

当整车电源切换至“ON”模式时，该警告灯点亮然后熄灭，这说明电子驻车制动系统正常。

该报警灯会在以下情况下亮起：

• 在整车电源处于“ON”模式时，施加驻车制动。
• 可能制动液液位过低，请安全停车检查，如果制动液液位位于储液罐最低标记处或以下，请按需添加制动液。
• 可能制动系统过热故障，安全靠边停车待制动系统冷却后再驾驶车辆。
• 可能制动系统存在故障，请尽快联系授权经销商检查车辆。

在警告灯亮起的情况下驾驶车辆十分危险。制动性能可能会急剧下降。该情况会造成车辆制动距离延长。 请尽快安排车辆检查。

EPB故障警告灯

当该警告灯点亮，表明电子驻车制动系统存在故障，请应立即前往授权经销商处检修。

防抱死制动系统(ABS)警告灯

当整车电源切换至“ON”模式时，该警告灯点亮然后熄灭，这说明ABS系统正常。

当ABS警告灯点亮(EPB工作指示灯熄灭)，表明防抱死制动系统故障，此时制动器仍会像没有防抱死功能的常规车辆那样提供普通的制动能力。但由于防抱死制动系统不工作，在紧急制动或在较滑路面上制动时车轮会抱死。建议尽快联系授权经销商检查车辆。

前差速锁指示灯

后差速锁指示灯

当此灯点亮，说明对应的前差速锁或后差速锁处于运行状态。

前差速锁待机指示灯

后差速锁待机指示灯

该指示灯点亮，说明前/后差速锁处于待激活状态。

ESP故障警告灯

当整车电源切换至“ON”模式时，ESP故障警告灯点亮一下后熄灭，说明ESP系统工作正常。

当ESP起作用时，ESP故障警告灯是闪烁状态，每秒闪烁约3次；当ESP没有故障也没起作用时，ESP故障警告灯熄灭。

ESP故障警告灯持续点亮，表明ESP运行不良，应立即前往授权经销商处进行检修。

ESP关闭指示灯

若整车处于READY状态或车辆行驶时，该指示灯常亮，则说明ESP未启用。

发动机排放故障指示灯

发动机故障检修指示灯

当整车电源切换至“ON”模式时，发动机排放故障指示灯和发动机故障检修指示灯点亮后熄灭，说明发动机控制系统工作正常。

在发动机运转过程中，若指示灯点亮，则说明发动机控制系统或影响车辆排放的系统可能工作不正常，应联系授权经销商进行检修。

在指示灯点亮时，为减少或避免对发动机控制系统的可能损伤，应做到以下几点：

• 行车时速勿超过70km/h。
• 避免急加速或急制动。
• 避免在陡峭山坡行驶。
• 避免装载或牵引不必要的负荷。

注意：在没有正确维修发动机控制系统的情况下继续驾驶车辆，会降低动力性和燃油经济性，以至损坏发动机控制系统，从而可能影响到车辆的质量担保范围。

机油压力低警告灯

当整车电源切换至“ON”模式时，发动机机油压力警告灯点亮后熄灭，说明发动机中的机油压力传感器工作正常。

在发动机运转过程中，如果发动机机油压力警告灯点亮或闪烁，则说明发动机机油压力低， 应立即安全停下车辆，关闭发动机，并联系授权经销商。

燃油液面过低警告灯

当整车电源切换至“ON”模式时，发动机燃油液面过低警告灯点亮后熄灭，这表示燃油控制系统工作正常。

如果该警告灯点亮，表示油箱内剩余燃油量不足，应及时补充燃油。

发动机水温过高警告灯

当整车电源切换至“ON”模式时，发动机水温过高警告灯点亮后熄灭。

车辆运行过程中发动机水温过高警告灯点亮，这说明发动机冷却液温度过高，超过正常温度范围。

注意：在发动机运转过程中，如果发动机水温过高警告灯点亮，则说明发动机温度可能过高。尽可能使发动机回到怠速状态运行几分钟后再熄火、停车。如果发动机过热，继续驾驶车辆会严重损坏发动机。

驾驶员安全带未系警告灯

当整车电源切换至“ON”模式时，驾驶员安全带未系警告灯点亮。在驾驶员的安全带系好之前，此灯会持续点亮。

前排乘客安全带未系警告灯

当整车电源切换至“ON”模式时，前排乘客安全带未系警告灯点亮。在前排乘客的安全带系好之前，此灯会持续点亮。

如果前排乘客座椅上没有乘客，不会产生该安全带未系的报警信号，此时不要在前排乘客座椅上放置物品，以免产生误报警。

气囊系统故障警告灯

当整车电源切换至“ON”模式时，气囊系统故障警告灯点亮后熄灭，这表示辅助约束系统工作正常。

如果出现下列任一状况，则说明气囊系统和预张紧安全带需要检修，应立即让授权经销商检查气囊系统和安全带，否则气囊系统和安全带可能无法正常工作。

• 气囊系统故障警告灯在大约6秒钟后持续点亮。
• 气囊系统故障警告灯完全不点亮。

EPS警告灯

当此灯点亮，说明转向系统存在故障；当此灯闪烁，表示转向系统未标定。请联系授权经销商检修。

EPS故障指示灯

整车电源处于“ON”位置或启动车辆，EPS故障指示灯点亮后熄灭，这表示电动助力转向系统工作正常。

如果整车处于READY状态，EPS故障指示灯点亮，则说明电动助力转向系统可能存在故障需要维修，应立即联系授权经销商检修电动助力转向系统。

如果转向助力系统不工作，则要用很大的力量才能转动方向盘，而且会使汽车转向变得困难，此时应将车辆安全靠边停车，等待救援。

胎压故障警告灯

当整车电源切换至“ON”模式时，胎压故障警告灯点亮后熄灭，说明胎压监测系统正常。

当该警告灯常亮，表示胎压不足或胎压系统有故障，请参照139页胎压监测操作。

车门未关好指示灯

当车门未关好时，该指示灯点亮。

后背门未关好指示灯

当后备箱未关好时，该指示灯点亮。

前舱盖未关好指示灯

当前舱罩盖未关好时，该指示灯点亮。

车内无合法钥匙指示灯

当此灯点亮，说明系统在车内未识别到合法的智能钥匙或蓝牙钥匙或NFC卡片钥匙。

可将钥匙放在副仪表台感应标识处。若还是无法识别到钥匙，请立即联系授权经销商。

防盗认证失败指示灯

当车辆无钥匙启动系统出现故障，组合仪表点亮该指示灯，应联系授权经销商进行检修。

READY指示灯

该指示灯点亮，指示车辆进入可行驶模式。

动力系统驱动功率限制报警灯

车辆行驶过程中，该指示灯常亮，说明动力系统功率出现限制警告，请注意安全驾驶，并尽快停车检查。

整车系统故障报警灯

当车辆行驶过程中，该报警灯常亮，则说明动力系统出现故障，请立即联系授权服务商检查。

驱动电机故障报警灯

电机故障时，电机故障报警灯点亮。

车辆使用过程中，电机故障报警灯点亮，表示车辆驱动电机出现故障，此时应立即联系授权经销商检查车辆。

驱动电机过温报警灯

该报警灯点亮时，说明电机或者电机控制器温度过高，请减速行驶。

注意：如果该指示灯亮起，此时应在确保安全的情况下，请减速行驶，如果故障灯一直不熄灭，建议联系授权经销商检查车辆。

绝缘故障报警灯

车辆行驶过程中，该指示灯常亮，说明整车绝缘故障，请尽快联系授权经销商检查车辆。

动力电池故障警告灯

当车辆行驶过程中，该报警灯常亮，则说明动力电池存在故障，请尽快停车检查。

动力电池高温故障警告灯

车辆运行一段时间后，该报警灯点亮，说明动力电池温度过高，此时应在确保安全的情况下，停止使用车辆，等待温度下降故障灯熄灭后再使用车辆，如果故障灯一直不熄灭，建议联系授权经销商检查车辆。

动力电池电量低指示灯

此灯点亮，当动力电池电量低时，该指示灯点亮，请及时给动力电池充电，若继续行驶会影响车辆性能及动力电池使用寿命。

充放电连接指示灯

当充放电枪与车辆的充放电座连接到位，该指示灯点亮。

充放电指示灯

当车辆充电或车外放电时，该指示灯闪烁。当该指示灯常亮，同时组合仪表有相应的文字信息提醒充电完成，代表车辆充电完成。

当该指示灯常亮，同时组合仪表有相应的文字信息提醒充电或车外放电故障，说明车辆充电或车外放电功能故障，请检查充电或车外放电设备。

低压供电系统故障警告灯

此灯点亮，表示低压蓄电池充电系统存在故障，请先尝试启动车辆给低压蓄电池充电，若指示灯仍亮起，请将车辆停放至安全位置并联系授权经销商检修。

陡坡缓降指示灯

下坡辅助系统工作时，该指示灯点亮。车辆将以恒定低速下坡。

车辆在下坡过程中，驾驶员未踩制动踏板的情况下，陡坡缓降系统通过ESP主动施加制动力达到减速下坡的目的。该功能默认关闭，可通过车机系统开启或关闭该功能。

注意：当车速超过65km/h，该功能会自动关闭。

车内放电状态指示灯

当使用车内220V电源插座进行放电时，该指示灯点亮。

车内放电故障警告灯

当车内220V电源插座放电存在故障时，该指示灯点亮。请前往授权经销商处检修。

越野转弯辅助工作指示灯(如有配备)

越野转弯辅助工作指示灯点亮，说明越野转弯辅助功能处于正常工作状态。

越野转弯辅助激活指示灯(如有配备)

越野转弯辅助激活指示灯点亮，说明越野转弯辅助功能处于激活状态。当条件满足时，即可进入工作状态。

越野巡航激活指示灯(如有配备)

当越野巡航系统处于待机状态时，该指示灯点亮。

越野巡航工作指示灯(如有配备)

当越野巡航系统对车辆进行控制时，该指示灯点亮。

越野巡航故障指示灯(如有配备)

当越野巡航系统出现故障时，该警告灯点亮，应前往授权经销商进行检修。

能量回收指示灯

当设置了能量回收模式及等级，对应的能量回收指示灯会点亮。

空气弹簧报警指示灯(如有配备)

当空气弹簧出现故障时，该警告灯点亮，应前往授权经销商进行检修。

减震器故障报警指示灯(如有配备)

当减震器出现故障时，该警告灯点亮，应前往授权经销商进行检修。

自适应巡航ACC指示灯

-- 上电初始状态。

-- ACC未激活。

-- ACC已激活。

-- 主动踩下加速踏板。

-- 越野巡航设置目标车速指示灯。

-- ACC系统故障。

导航辅助驾驶NOA指示灯(如有配备)

-- 导航辅助驾驶NOA激活条件满足但未激活

-- 导航辅助驾驶NOA已激活

-- 导航辅助驾驶NOA存在故障

LCC工作指示灯(如有配备)

-- 车道巡航辅助LCC激活条件满足但未激活

-- 车道巡航辅助LCC已激活

-- 车道巡航辅助LCC存在故障/通讯超时

车道偏离辅助功能指示灯

-- 车道居中保持(LKA)功能打开，但激活条件未满足

-- 横向居中保持功能激活

-- LDW功能触发左/右预警

-- LDP功能触发左/右纠偏

-- LDW故障、LDW/LDP通讯超时

FCW、AEB功能指示灯

-- FCW/AEB不可用、通讯超时

-- FCW/AEB功能关闭

前方车辆穿行预警关闭指示灯(如有配备)

当前方车辆穿行预警关闭指示灯点亮，请检查车机系统“车辆设置”-“辅助驾驶”-“前方车辆穿行预警”是否被禁用。如被禁用，点击开启，该指示灯熄灭。如无法开启，说明该系统故障，请联系授权经销商进行检修。

盲区监测关闭指示灯(如有配备)

当该指示灯点亮时，请检查车机系统中“车辆设置”-“辅助驾驶”-“盲区监测”是否被禁用。如被禁用，点击开启，该指示灯熄灭。如无法开启，说明该系统故障，请联系授权经销商进行检修。

后方车辆穿行预警关闭指示灯(如有配备)

当后方车辆穿行预警关闭指示灯点亮，请检查车机系统“车辆设置”-“辅助驾驶”-“后方车辆穿行预警”是否被禁用。如被禁用，点击开启，该指示灯熄灭。如无法开启，说明该系统故障，请联系授权经销商进行检修。

限速标识(如有配备)

当摄像头传感器探测到限速标识牌时，显示限速标识。当车速超过系统设定的一定等级时，车速值会变成红色。

电子眼限速标识(如有配备)

当摄像头传感器探测到电子眼限速标识牌时，显示电子眼限速标识。当车速超过系统设定的一定等级时，车速值会变成红色。

室外温度低指示灯

开启后室外温度时，此灯点亮，提醒路线湿滑温度低，注意驾驶安全。

驾驶模式指示灯(如有配备)

驾驶模式指示灯指示当前驾驶模式，可在车机系统下拉菜单或“设置”-“驾驶设置”-“驾驶模式”菜单中切换驾驶模式，仪表上对应指示灯点亮：

-- 标准驾驶模式指示灯

-- 经济驾驶模式指示灯

-- 运动驾驶模式指示灯

-- 自动越野驾驶模式指示灯

-- 湿滑驾驶模式指示灯

-- 泥地驾驶模式指示灯

-- 沙地驾驶模式指示灯

-- 碎石驾驶模式指示灯

-- 智能四驱模式指示灯

-- 强制四驱模式指示灯
